Аппарат ДИАМАГ (АЛМАГ-03) магнитотерапевтическ Елатомский приборный завод

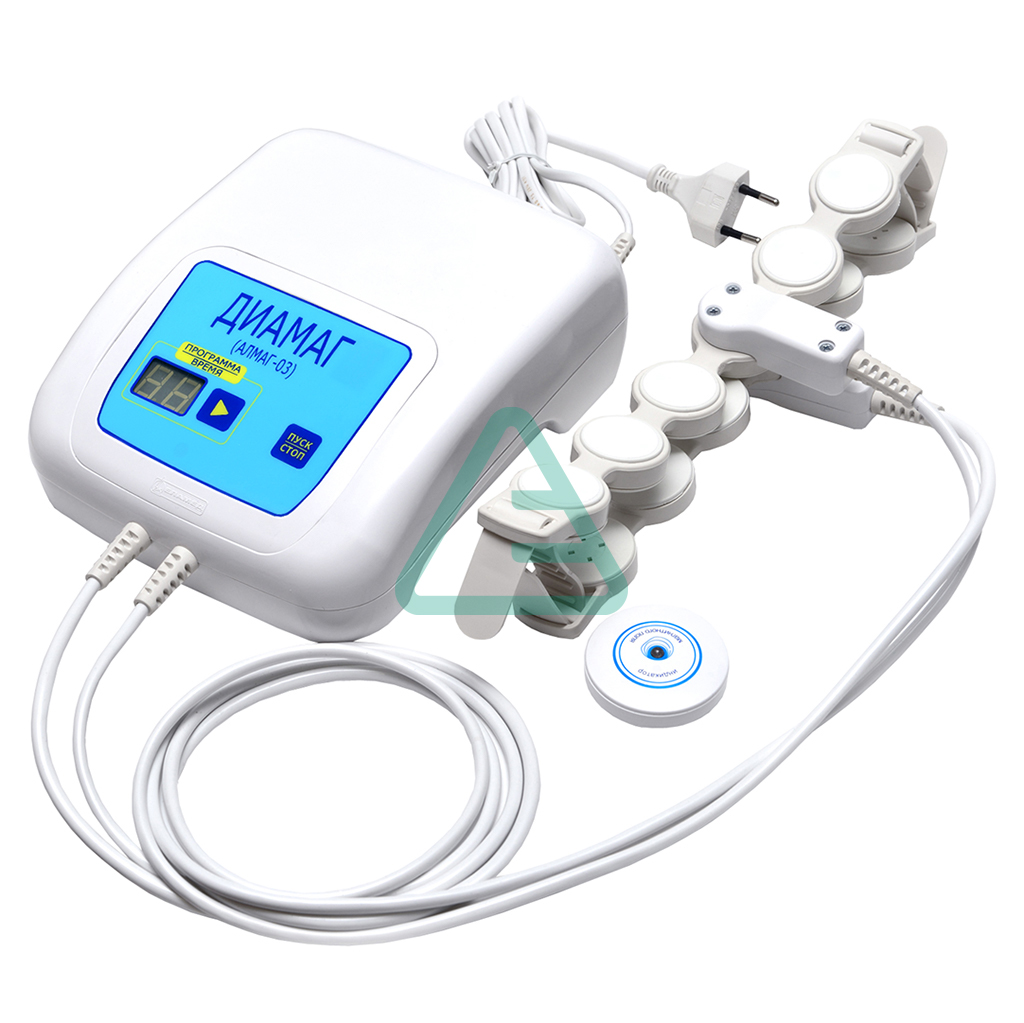

АЛМАГ-03 АППАРАТ МАГНИТОТЕРАПЕВТИЧЕСКИЙ ТОВАРНЫЙ ЗНАК ДИАМАГ - предназначен для физиотерапии низкочастотным низкоинтенсивным импульсным магнитным полем заболеваний головного мозга в условиях лечебных, лечебно-профилактических учреждений, а также в домашних условиях. ОПИСАНИЕ И УСТРОЙСТВО. ПРИНЦИП ДЕЙСТВИЯ Аппарат предназначен для физиотерапии низкочастотным низкоинтенсивным импульсным магнитным полем заболеваний головного мозга в условиях лечебных, лечебно-профилактических учреждений, а также в домашних условиях по рекомендации врача. Аппарат состоит из блока управления и двух излучателей. Каждый из излучателей содержит по 6 индукторов. По краям каждого излучателя располагаются специальные фиксаторы для ремешков. На передней панели блока управления расположены органы управления и индикации Органы управления и индикации: Светодиодный индикатор Кнопка «ПРОГРАММА» - выбор номера программы воздействия Кнопка «ПУСК/СТОП» - включение/выключение магнитотерапевтического воздействия. На светодиодном индикаторе в зависимости от режима работы отображается либо номер программы, либо время экспозиции по выбранной программе и индикация магнитного воздействия в виде мигающей в правом нижнем углу точки, либо символ «Е», информирующий о неисправности аппарата. Запуск воздействия. Запуск воздействия осуществляется однократным нажатием кнопки «ПУСК/СТОП». Прекращение воздействия. Прекращение воздействия осуществляется либо автоматически (по завершении процедуры воздействия), либо принудительно повторным нажатием кнопки «ПУСК/СТОП» Аппарат формирует два вида импульсного магнитного поля - бегущее и неподвижное. Прекращение воздействия Прекращение воздействия осуществляется либо автоматически (по завершении процедуры воздействия), либо принудительно повторным нажатием кнопки «ПУСК/СТОП». Аппарат формирует два вида импульсного магнитного поля - бегущее и неподвижное. Бегущим называется поле, при котором происходит последовательное возбуждение всех индукторов излучателя от 1-го индуктора к 6-му по циклическому закону. Бегущее поле, в зависимости от программы, формируется одиночными импульсами или «пачками» импульсов. Неподвижным называется поле, при котором происходит одновременное возбуждение всех индукторов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Аппарат работоспособен при электропитании от сети переменного тока частотой 50 Гц, напряжением 220В Электрическая мощность, потребляемая аппаратом, 10 ВА. Длина кабелей подключения излучателей к блоку управления 1,2 м (+0,2 м, -0,1 м). Длина сетевого шнура 2,0 м (±0,1 м). Параметры и характеристики импульсных магнитных полей: а) виды поля: «бегущее», при котором происходит последовательное возбуждение всех индукторов излучателей от 1-го индуктора к 6-му по циклическому закону (программы №1, №2, №3); «неподвижное», при котором происходит одновременное возбуждение всех индукторов излучателей (программа №4). б) частота возбуждения индукторов излучателей одиночными импульсами: 7 имп./c (программа №2). Относительное отклонение значения частоты в пределах ±5%. в) частота возбуждения индукторов излучателей пачками импульсов автоматически изменяется в пределах: от 1 до 5 имп./c (программы №1, №4); от 5 до 15 имп./c (программы №3). Относительное отклонение крайних значений частот не более ±10%. г) время, в течение которого частота следования «пачек» импульсов возбуждения изменяется от максимального значения до минимального и обратно: 126±10 с для программы №3; 612±30 с для программ №1 и №4; д) частота следования импульсов возбуждения внутри каждой пачки: 30 имп./с (программа №3); 7 имп./с (программа №1, №4). Относительное отклонение значения частоты в пределах ±5%; е) значения амплитуды магнитной индукции на поверхности индукторов: 10 мТл (программы №1, №2, №3); 8 мТл (программа №4). Абсолютное отклонение амплитудного значения индукции (B) в пределах ±[0,2B+0,6] мТл. Аппарат обеспечивает хранение в энергонезависимой памяти четырех предустановленных программ воздействия. Аппарат обеспечивает хранение в энергонезависимой памяти и воспроизведение (при включении в сеть) номера последней использованной программы. Температура поверхности индукторов излучателей - не более 41ºС. Время установления рабочего режима аппарата - не более 60 с. На излучателях предусмотрена маркировка полярности магнитного поля: «N» - север. Аппарат обеспечивает формирование сигнализации и автоматическое прекращение режима воздействия в случае возникновения неисправности. Аппарат обеспечивает индикацию: номера программы; наличия магнитотерапевтического времени экспозиции; воздействия в виде мигающей точки. Время непрерывной работы аппарата не менее 8 часов при работе в повторно-кратковременном режиме: магнитное воздействие, 5 минут - перерыв. Средний срок службы аппарата не менее 5 лет. Наружные поверхности составных частей аппарата устойчивы к дезинфекции химическим методом любым раствором, разрешенным к применению в медицинской практике для изделий из пластмасс и металлов. Габаритные размеры составных частей аппарата и индикатора магнитного поля приведены в таблице. Масса аппарата не более 1,3 кг. Масса индикатора магнитного поля не более 0,030 кг. Габаритные размеры составных частей аппарата и индикатора магнитного поля Наименование составной части Габаритные размеры, мм длина ширина высота диаметр Блок управления длина: не более 170 ширина: не более 210 высота: не более 75 Излучатель длина: не более 300 ширина: не более 75 высота: не более 30 Ремешок длина:170±10 ширина: 20±1 высота: 1,5+0,5 Индикатор магнитного поля высота: 13±2 диаметр: 50±3.

штука

ФСР 2012/13599

Елатомский приборный завод АО Россия https://elamed.com Россия, 391351, Рязанская область, Касимовский р-н, р.п. Елатьма, улица Янина, 25 sereda@elamed.com; pretenziya@elamed.com 8 800 350-00-13.

Последствия перенесенного нарушения мозгового кровообращения; транзиторная ишемическая атака, хроническая ишемия головного мозга; мигрень (гемикрания), мигренозная невралгия; смешанные тревожно-депрессивные расстройства; остеохондроз шейного отдела позвоночника с явлениями цефалгии, краниалгии; хронический иридоциклит Дополнительные области применения: болезнь Паркинсона - профилактика прогрессирования заболевания; расстройства сна.

ПОРЯДОК ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ Подготовка аппарата к работе После хранения аппарата в холодном помещении перед использованием дайте ему прогреться до комнатной температуры в течение 4 часов. Перед первым использованием аппарата, а в дальнейшем при необходимости (например, при передаче аппарата другому пациенту в домашних условиях), его составные части - излучатели и кабели ввода - необходимо продезинфицировать способом протирания поверхностей химическим раствором (например, 3% раствором перекиси водорода). Перед первым использованием аппарата убедитесь в его работоспособности: проверьте возможность задания программы и формирование магнитной индукции по соответствующей индикации, размещенной на блоке управления. Примечания: Если в процессе воздействия возникает неисправность, аппарат формирует звуковую индикацию и отображает на индикаторе символ «E». В этом случае необходимо обратиться в сервисную службу. Наличие магнитного поля на рабочих поверхностях индукторов излучателей можно проверить с помощью индикатора магнитного поля. Прикладывая индикатор магнитного поля к рабочим поверхностям индукторов, можно наблюдать мигание его светодиода, что свидетельствует о наличии магнитного поля. Фиксация излучателей Для фиксации излучателей на голове пациента используйте ремешки. Расположите излучатели друг относительно друга так, как это показано на рисунке. Пропустите один ремешок через «передние» фиксаторы, а затем второй ремешок через «задние» фиксаторы. Разместите излучатели на голове пациента. Отрегулируйте прилегание излучателей к голове пациента, потянув за свободные концы ремешков. Инструкция по использованию аппарата С помощью выключателя «СЕТЬ» включите питание аппарата. При этом на индикаторе блока управления отобразится номер последней использованной программы. C помощью кнопки «Программа» установите номер необходимой программы, выбранной согласно методике лечения. Примечание: В случае курсового лечения, когда используется одна и та же программа воздействия, нет необходимости в повторной установке номера программы. Разместите излучатели в соответствии с указаниями, приведенными в методике лечения, при этом рабочие поверхности с маркировкой «N» (северный полюс) должны быть обращены в сторону области воздействия. Примечание: В целях повышения биологической безопасности при проведении процедур для предотвращения контакта излучателя с кожей и волосяным покровом пациента рекомендуется использовать одноразовые материалы (например салфетку из нетканого материала «Спанбонд» или медицинскую шапочку типа «клип-берет»). Нажмите кнопку «ПУСК/СТОП», при этом аппарат начнет формировать заданное магнитотерапевтическое воздействие, а на светодиодном индикаторе отобразится время, оставшееся до окончания процедуры, точка в правом нижнем углу при этом будет мигать. После того, как заданное программой время воздействия будет отсчитано, сформируется звуковая индикация об окончании процедуры, а на светодиодном индикаторе снова отобразится номер последней использованной программы. После окончания процедуры снимите излучатели. Если следующий сеанс магнитотерапевтического воздействия не предусмотрен, выключите аппарат нажатием на выключатель «СЕТЬ». МЕТОДИКИ ЛЕЧЕНИЯ 1. Лечение последствий перенесенного нарушения мозгового кровообращения (инсульта), транзиторной ишемической атаки, хронической ишемии головного мозга (атеросклероза сосудов головного мозга) на всех этапах лечения и реабилитации. Аппарат применяется для лечения последствий перенесенного нарушения мозгового кровообращения в острый период, подострый и период остаточных явлений. В острый период лечение аппаратом проводится в условиях регионального или первичного сосудистого отделения, а в подострый и период остаточных явлений - в отделениях медицинской реабилитации или домашних условиях. Трансцеребральная магнитотерапия аппаратом проводится в комплексе мероприятий по реабилитации при церебральном инсульте, после перевода пациента из реанимационного отделения в отделение для больных с острым нарушением мозгового кровообращения, начиная с 5-7 суток от момента развития заболевания. Процедуры отпускаются медицинским персоналом непосредственно в палате. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 - на лобной части головы. Лечение в первые 7-10 дней проводятся методикой Программы №1. Последующие 7-10 дней лечение проводятся методикой Программы №2. Процедуры отпускаются один-два раза в день. Время процедуры - до 20 минут, определяется лечащим врачом в соответствии с состоянием пациента. Курс лечения до 20 дней. Повторные курсы лечения проводятся через 1,5-2 месяца 2. Лечение в домашних условиях последствий перенесенного нарушения мозгового кровообращения (инсульта), транзиторной ишемической атаки, хронической ишемии головного мозга (атеросклероза сосудов головного мозга) в подострый период и период остаточных явлений. В случае если пациент уже проходил лечение аппаратом в специализированном отделении, для наиболее эффективного применения ему или его родственникам необходимо уточнить методики лечения у врача, который ранее назначал лечение аппаратом. Повторный курс лечения аппаратом последствий перенесенного инсульта, транзиторной ишемической атаки и хронической ишемии головного мозга проводится через 1,5 месяца после ранее проведенного курса магнитотерапии. Если аппарат не применялся в лечебном учреждении в острый период инсульта, то необходимо проконсультироваться с врачом-физиотерапевтом или лечащим врачом по месту жительства. После получения консультации больной самостоятельно или с помощью родственников проводит процедуры с контролем артериального давления до и после процедуры. В случае невозможности получить консультацию у врача и при отсутствии указанных в настоящем руководстве противопоказаний применяется ниже приведенная методика лечения. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 - на лобной части головы. Лечение в первые 7-10 дней проводятся методикой Программы №1. Первые 2 дня процедуры проводятся по 5 минут один раз в день с контролем артериального давления до и после процедуры. При хорошей переносимости лечения (без изменения артериального давления, без повышенной сонливости) процедуры проводятся два раза в день. Первая процедура проводится утром, вторая процедура проводится не позднее, чем за 2 часа до сна. Минимальный перерыв между процедурами составляет не менее 6 часов. Последующие 3 дня воздействие проводится по 7 минут один-два раза в день. В оставшиеся дни лечения по методике Программы №1 длительность процедуры составляет 20 минут. Последующие 7-10 дней лечение проводятся методикой Программы №2. Процедуры проводятся один-два раза в день. 3. Мигрень, мигренозная невралгия Внимание! В случае наличия у пациента мигрени, аппарат необходимо иметь всегда «под рукой», чтобы было можно провести процедуру при первых признаках начинающегося мигренозного приступа. Своевременное проведение процедуры способствует предотвращению приступа. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 - на лобной части головы. Лечение острого приступа мигрени проводятся методикой Программы №1. Время процедуры может сильно варьироваться. Главный критерий длительности процедуры - наличие болевого синдрома. Оптимальным временем процедуры является снятие болевого синдрома +2 минуты воздействия после прекращения боли. Например, у пациента возник приступ мигрени. Пациент начал проводить процедуру аппаратом, на 12 минуте болевой синдром прекратился. После этого воздействие проводится еще 2 минуты и процедура заканчивается. Суммарное время - 14 минут, после этого излучатели снимаются, а аппарат выключается. Максимальное время процедуры - не более 20 минут. После проведения процедуры НЕОБХОДИМО лежать в течение 1-2 часов. В этом случае обычно приступ не возобновляется. После купирования (прекращения) мигренозного приступа необходимо провести курсовое лечение по методике Программы №1 - 7 дней и последующие 7 дней по методике Программы №2. Время процедуры - 20 минут. В случае повторных возникновений приступов мигрени их интенсивность будет гораздо меньше, поэтому курс лечения можно сократить. Повторное курсовое лечение проводится по следующей схеме: по методике Программы №1 - 3 дня и по методике Программы №2 - последующие 5-7 дней. Время процедуры - 20 минут. 4. Смешанные тревожно-депрессивные расстройства. Магнитотерапия аппарата влияет на когнитивную сферу, снижая уровень тревоги и страха. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 на лобной части головы. Лечение проводится методикой Программы №1. Время процедуры 20 минут. Процедуры проводятся один раз в день. Курс лечения 15-18 процедур. Хронический иридоциклит. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, далее индукторы проходят по ушным раковинам, а индукторы №6 устанавливаются на глаза. Лечение проводится по методике Программы №3. Курс лечения 10-20 дней. Процедуры в первые 3 дня проводятся по 7 минут с контролем артериального давления. Процедуры отпускаются один-два раза в день. Длительность последующих процедур составляет 20 минут. При необходимости курс лечения увеличивается по рекомендации врача-физиотерапевта или лечащего врача. 5. Болезнь Паркинсона. Болезнь Паркинсона является хроническим неуклонно прогрессирующим заболеванием отдельных структур головного мозга с дегенерацией клеток и проявляется в виде «дрожательного паралича», который очень сильно ухудшает качество жизни. В связи с этим применение аппарата необходимо для предотвращения дальнейшей дегенерации клеток и выполнения ими своих функций. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 - на лобной части головы. Лечение проводится по методике Программы №4. В первые 3 процедуры время воздействия составляет 7 минут. До и после процедур осуществляется контроль артериального давления. Длительность последующих процедур составляет 20 минут. Процедуры отпускаются один раз в день. Курс лечения до 20 дней. При необходимости курс лечения увеличивается по рекомендации врача-физиотерапевта или лечащего врача. Повторные курсы лечения при необходимости проводятся через 1,5-2 месяца. 6. Расстройства сна. Методика лечения. Излучатели размещают «N» (северной) стороной к голове таким образом, чтобы индукторы №1 каждой излучающей линейки располагались на затылочной области, а индукторы №6 - на лобной части головы. Лечение проводится непосредственно перед сном по методике Программы №1. Время первых трех процедур 12 минут, последующих - 20 минут. Курс лечения 10-20 дней. Процедуры отпускаются один раз в день 7. Остеохондроз шейного отдела позвоночника с явлениями цефалгии, краниалгии. Методика лечения. Индукторы №1 каждой излучающей линейки располагают «N» (северной) стороной со стороны затылочной области, таким образом, чтобы воздействие осуществлялось на первый-второй шейные позвонки. Проводится воздействие по методике Программы №2. После этого излучатель скрепляется в кольцо, одевается на голову таким образом, чтобы индукторы №1 каждой излучающей линейки располагались в затылочной области «N» (северной) стороной к голове. Проводится то же воздействие. Время воздействия на позвоночник и голову первые три процедуры - по 10 минут, последующие процедуры проводятся по 15 минут на каждую область. Процедуры проводятся один раз в день. Курс лечения 10-20 дней.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Техническое обслуживание аппарата не требует специальных навыков и проводится представителями медицинского учреждения, в котором эксплуатируется аппарат, или самим пользователем в домашних условиях. Техническое обслуживание аппарата сводится к профилактическому осмотру, очистке от пыли и грязи, дезинфекции и периодическому контролю его работоспособности. Периодический контроль работоспособности производится не реже одного раза в год. Для чего необходимо: расположить излучатели так, чтобы был доступ ко всем индукторам излучателей; подключить аппарат к электрической сети; выбрать любую из четырех программ воздействия; запустить магнитотерапевтическое воздействие; прикладывая индикатор магнитного поля к рабочим поверхностям индукторов, проверить наличие поля в каждом из них; остановить воздействие; выключить аппарат. Профилактический осмотр производится не менее одного раза в три месяца. При этом необходимо обращать внимание на целостность кабелей, вилки, сетевого шнура, корпуса блока управления, индукторов излучателей. Дезинфекция производится по мере необходимости.

Чтобы избежать побочных эффектов, связанных с нарушением механизмов адаптации, приводящих к повышению артериального давления, обострения сопутствующих заболеваний, не допускайте увеличения времени воздействия и количества процедур в течение дня, указанных в разделе «Методики проведения процедур» настоящего руководства по эксплуатации.

Злокачественные новообразования; тяжелые нарушения сердечного ритма (мерцательная аритмия, пароксизмальная тахиаритмия); наличие искусственного водителя ритма сердца; инфекционные заболевания в острой стадии и лихорадка любой этиологии; дыхательная недостаточность; острые гнойные процессы на голове; активный туберкулезный процесс; аневризма сердца, аорты и крупных сосудов; склонность к кровотечениям; психическое и алкогольное возбуждение; тромбоцитопения, кровотечения и коагулопатии; системные заболевания крови; тиреотоксикоз; беременность. Внимание! Наличие металлических зубных протезов противопоказанием к лечению не является.
